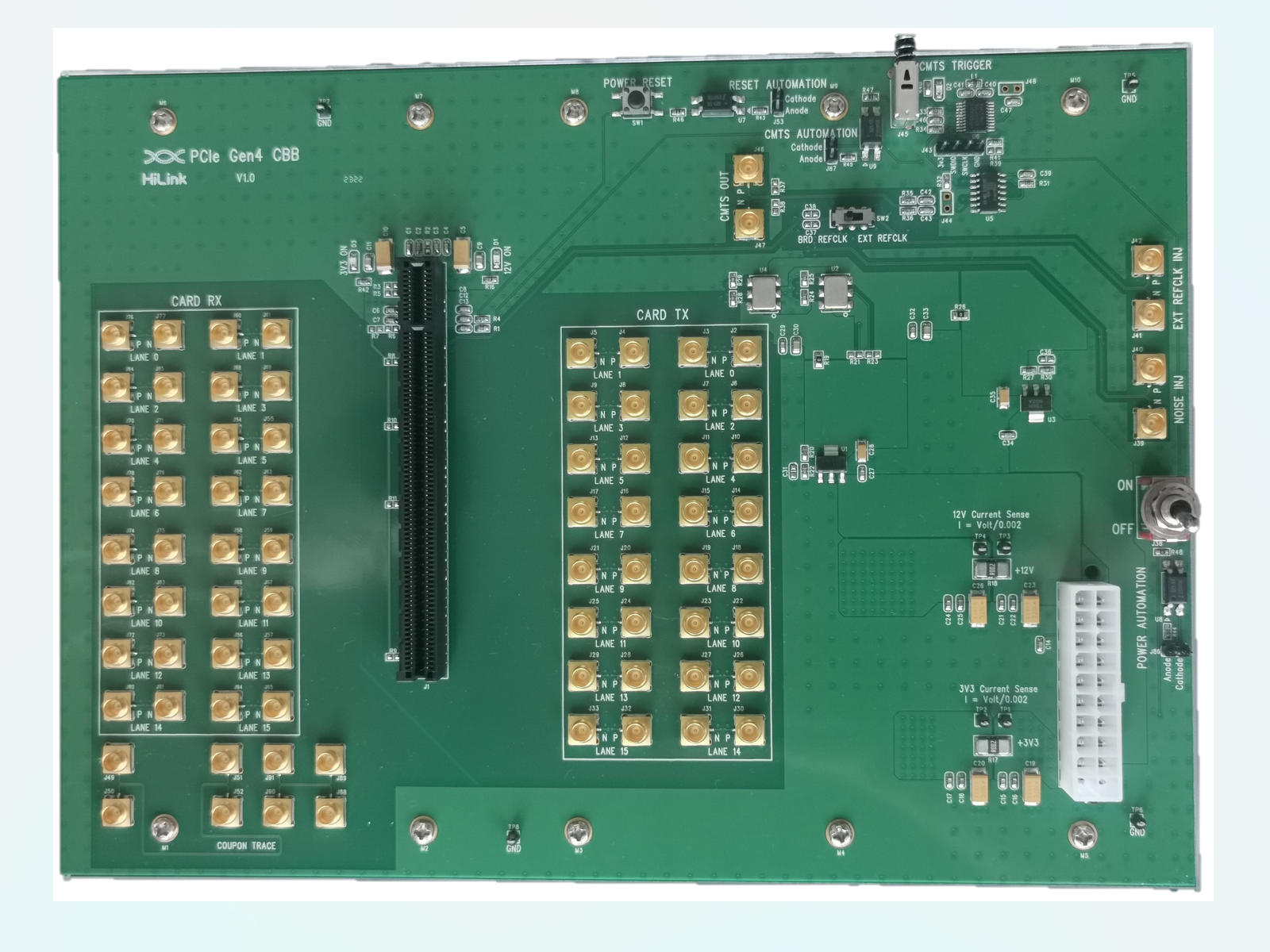

特性：

• 支持PCIe 16Gbps/8Gbps/5Gbps/2.5Gbps速率测试；

• Tx，Rx，外部时钟以及CMTS信号均使用SMP接口；


• 高速信号微带传输线设计，Tx和Rx均为3inch走线；

• Tx和Rx差分对内布线偏差小于+/-1mil;


• 板载CMTS产生电路，用于测试码型切换；

• 板载超低抖动时钟，符合PCIe 4.0时钟抖动需求；

• 支持外部时钟注入；

• 支持CMTS，reset和power on信号外部控制；

• 板载12V和3.3V电源指示灯；

• 板载12V和3.3V电流采样电阻，便于AIC功耗测试；


应用领域：

• PCIe 4.0 Add-In-Card电气性能测试；


维保：

• 夹具非人为损坏质保一年；


• IO连接器及同轴连接器属易耗品，不在维保范围；
