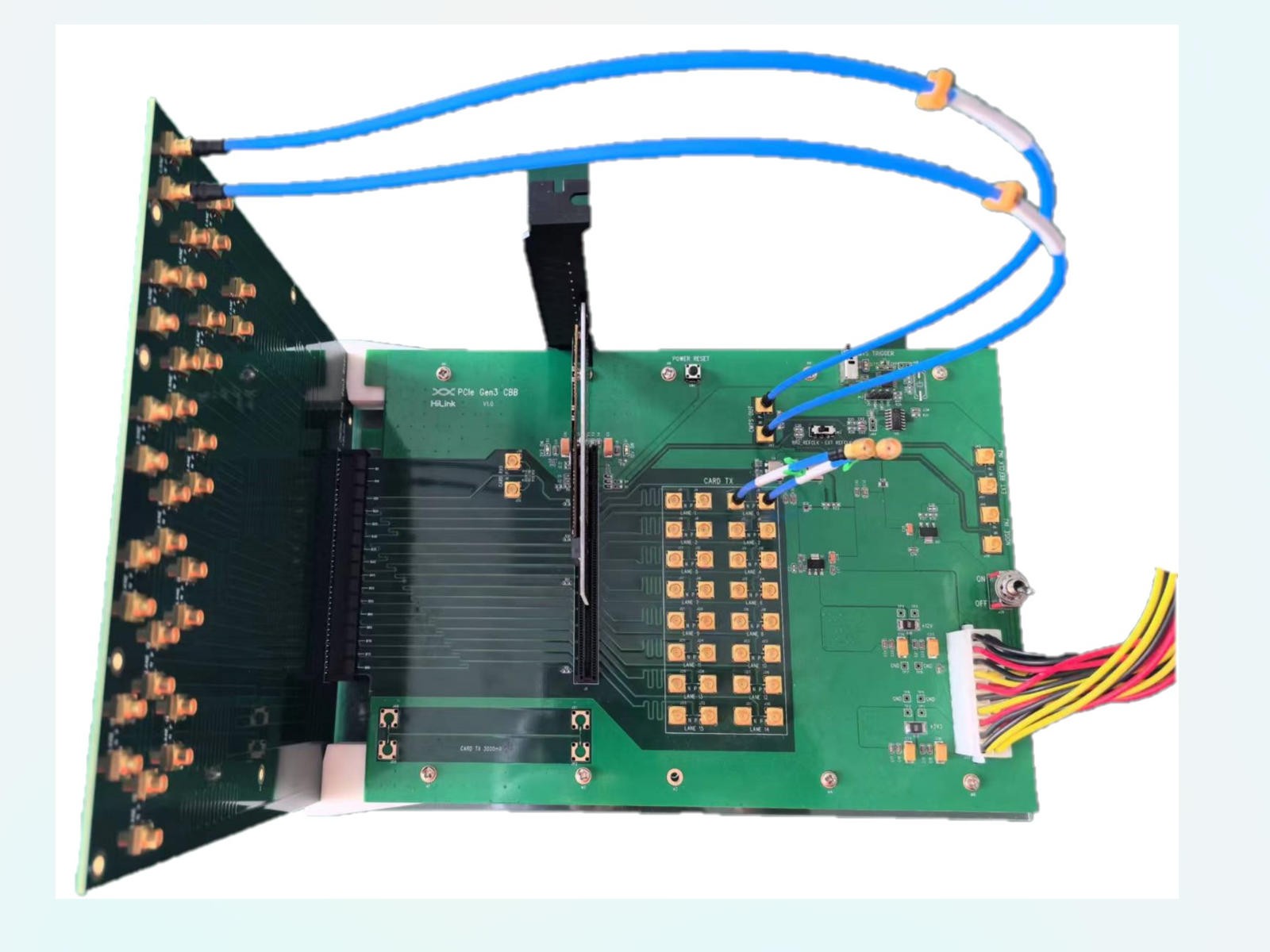

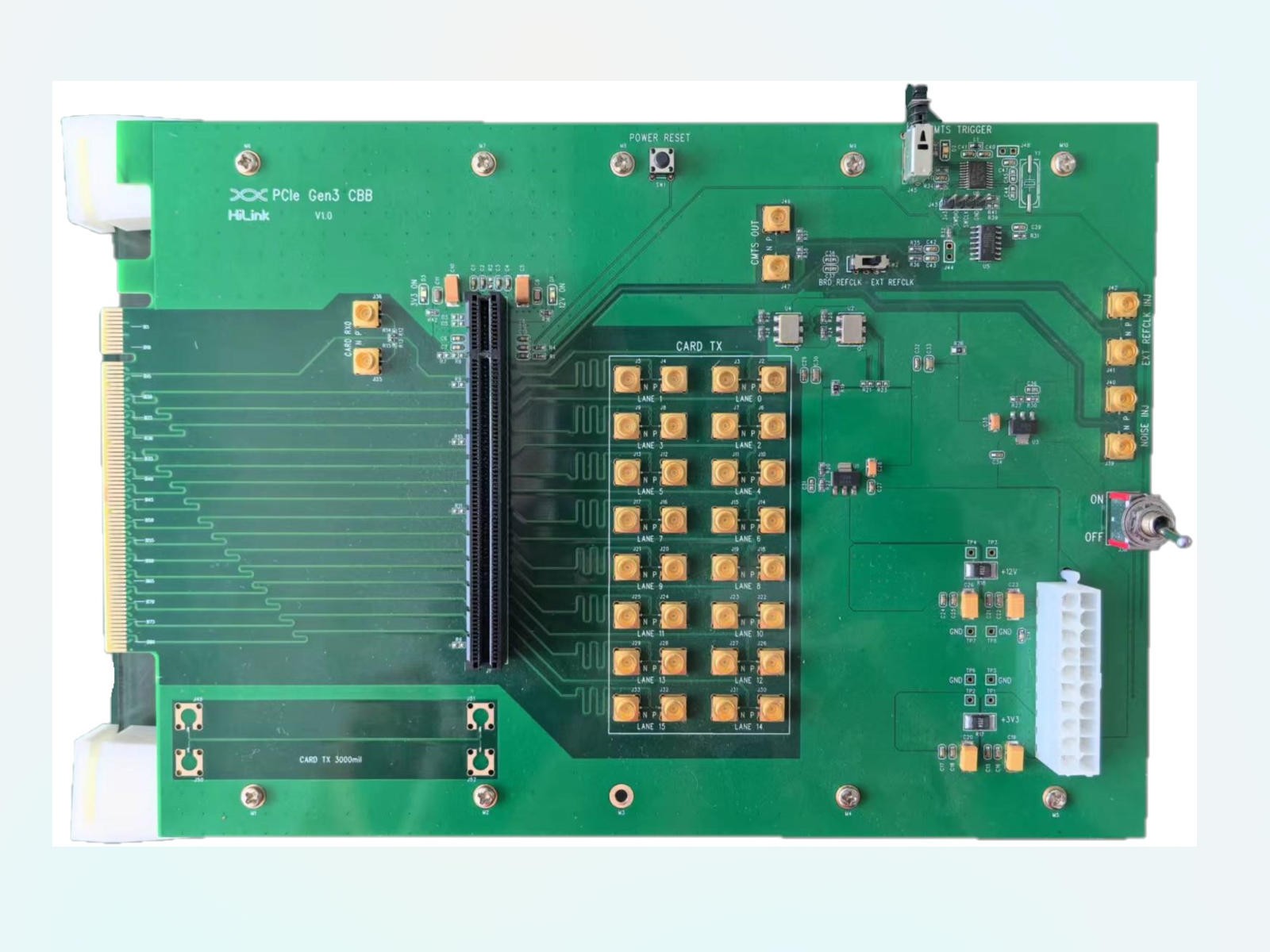

特性：

• 支持PCIe 8Gbps/5Gbps/2.5Gbps速率测试；

• Tx，Rx，外部时钟以及CMTS信号均使用SMP接口；


• Tx端口位于CBB上，Rx端口位于Riser卡上，Rx0端口预留了CBB可选通路；

• 高速信号微带传输线设计，Tx 3inch走线，Rx15inch（4inch CBB，11inch Riser）；


• 板载CMTS产生电路，用于测试码型切换；

• 板载低抖动时钟，符合PCIe 3.0时钟抖动需求并支持外部时钟注入；


应用领域：

• PCIe 3.0 Add-In-Card电气性能测试；


维保：

• 夹具非人为损坏质保一年；


• IO连接器及同轴连接器属易耗品，不在维保范围；
